└모듈

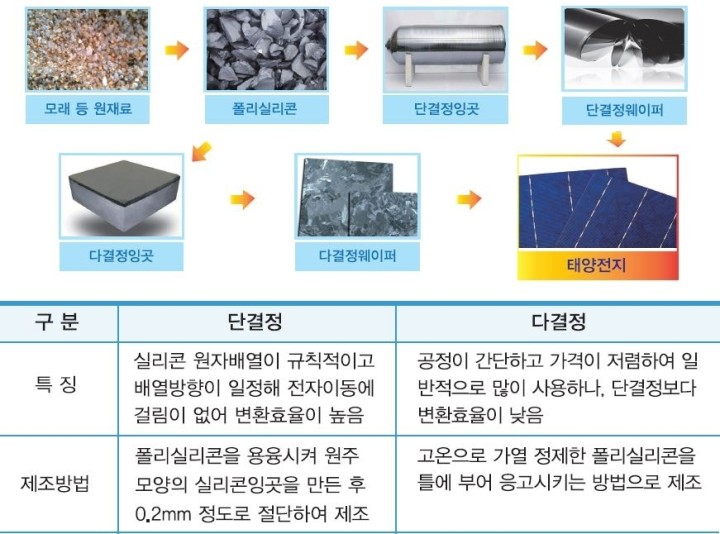

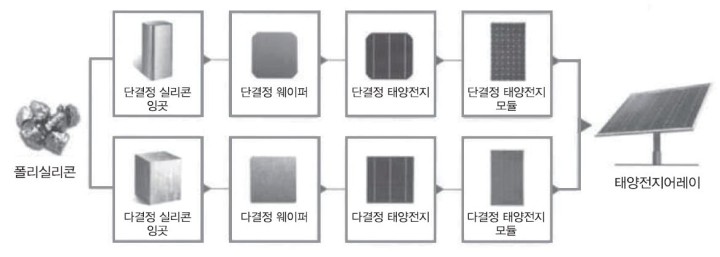

☀ 셀 제작 공정 및 비교(단결정-다결정)
☀ 모듈
- 1셀 자체는 파손되기 쉬우므로 견고한 알루미늄 프레임 안에 셀을 배열하여 하나의 태양전지판의 형태로 만든 제품
- 2셀 여러 장을 직·병렬로 연결시켜 필요한 전압과 전류를 가지는 일정규격의 판네롤 만다는데 태양광 발전의 기본단위로 사용된다.
※ [TIP] 태양전지 모듈의 효율
◎ 태양전지 모듈 효율의 의미
- 1태양전지 모듈 효율이 높을 수록 단위 제품의 크기가 작다.
ex) "A"사의 250W 제품 (효율 14%)과 "B"사의 250W(효율 12%) 모두 최대출력은 250W이지만 크기는 "A"사의 제품이 작다.
◎ 태양전지 모듈의 효율은 태양전지 셀의 효율보다 작다.
- 117%효율의 셀로 모듈 제작시 접합부, 연결부에서의 전력 손실로 인하여 셀 효율보다 1~2% 떨어지고, 셀 사이의 공간으로 인해 모듈 효율은 약 13~15% 정도가 된다.
☀ 어레이
태양광 어레이란 필요한 만큼 전력을 얻기 위해 최상의 조(방위각, 경사각)를 고려하여 모듈 여러 장을 설계된 전압, 전류를 특성에 맞게 직·병렬로 구성하여 구조물에 설치한 태양광 시스템의 단위
☀ 셀, 모듈, 어레이 전기적 특성[예시]
| 구분 | 셀 | 모듈 | 어레이 |
| 정격출력[W] | 4~5 | 230~275 | 5,000 |
| 출력전압[V] | 23~25[mV] | 29.8~31.6 | 450~850 |
| 출력전류[A] | - | 8~9[A[ | 정격출력/전압에 따라 결정됨 |
| 대략크기[mm] | 125×125 | 1,700×1,000 | 3,500×10,000 |
※ [TIP] 모듈은 다결정이 단결정보다 초기 효율은 떨어진다고 하나 많은 차이가 없고 저렴하기 때문에 다결정을 많이 선택하고 있음
